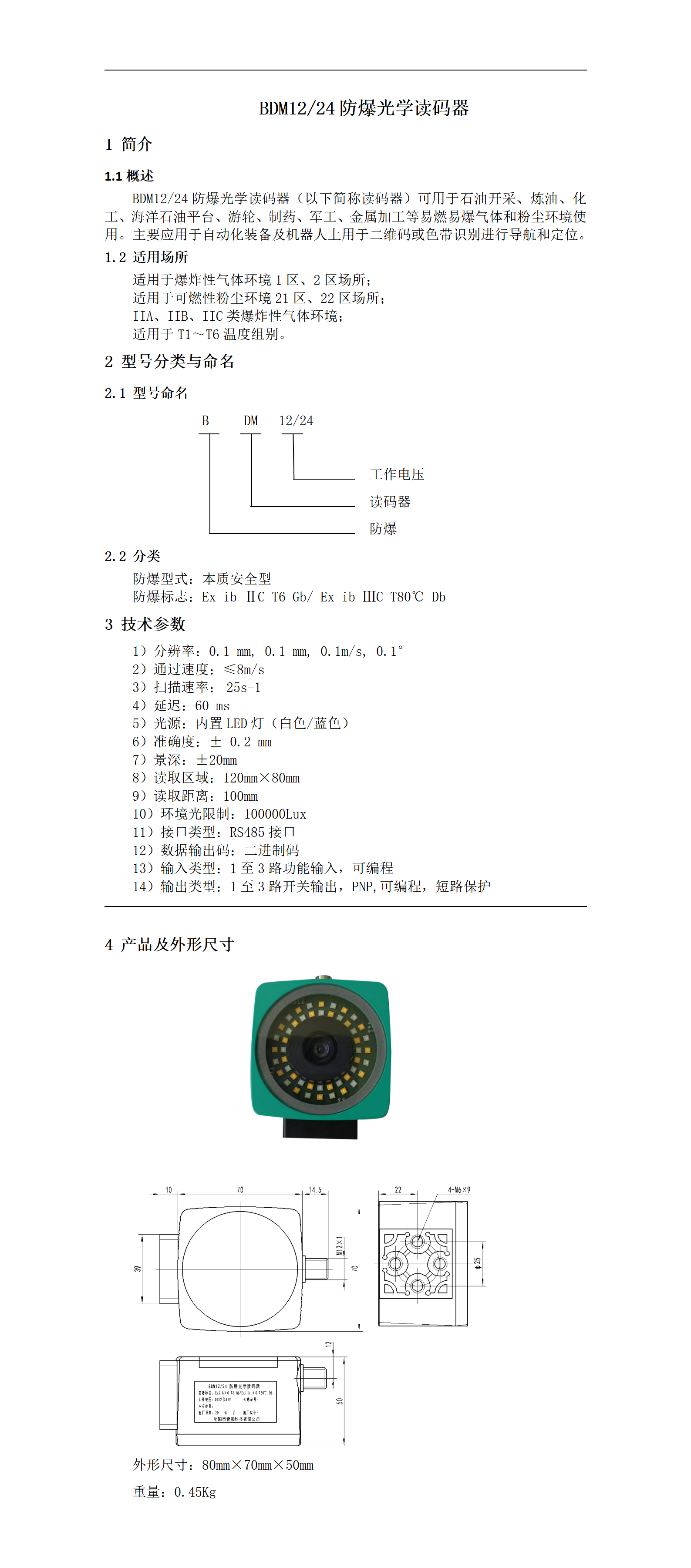

BDM12/24防爆光学读码器

BDM12/24防爆光学读码器

一、概述

BDM12/24防爆光学读码器（以下简称读码器）可用于石油开采、炼油、化工、海洋石油平台、游轮、制药、军工、金属加工等易燃易爆气体和粉尘环境使用。主要应用于自动化装备及机器人上用于二维码或色带识别进行导航和定位。

适用于爆炸性气体环境1区、2区场所；适用于可燃性粉尘环境21区、22区场所；IIA、IIB、IIC类爆炸性气体环境；适用于T1～T6温度组别。

1.1使用环境

读码器在下列条件中应能正常工作：

1）温度：-20℃～40℃；

2）相对湿度：≤95%RH（＋25℃）；

3）大气压力：80kPa～106kPa；

4）具有易燃易爆气体和粉尘环境使用。

1.2基本功能

1）读码器具有二维码和色带采集功能。

2）读取二维码和色带信息控制行走导航和定位控制。

二、主要技术指标

1）工作电压：DC15-30V

2）测量范围：最大10,000 m

3）分辨率：0.1 mm, 0.1 mm, 0.1m/s, 0.1°

4）通过速度：≤8m/s

5）扫描速率： 25s-1

6）延迟：60 ms

7）光源：内置LED灯（白色/蓝色）

8）准确度：± 0.2 mm

9）景深：±20mm

10）读取区域：120mm×80mm

11）读取距离：100mm

12）环境光限制：100000Lux

13）接口类型：PROFINET接口，100M

14）数据输出码：二进制码

15）输入类型：1路功能输入，可编程

16）输出类型：1至3路开关输出，PNP,可编程，150mA每路，短路保护

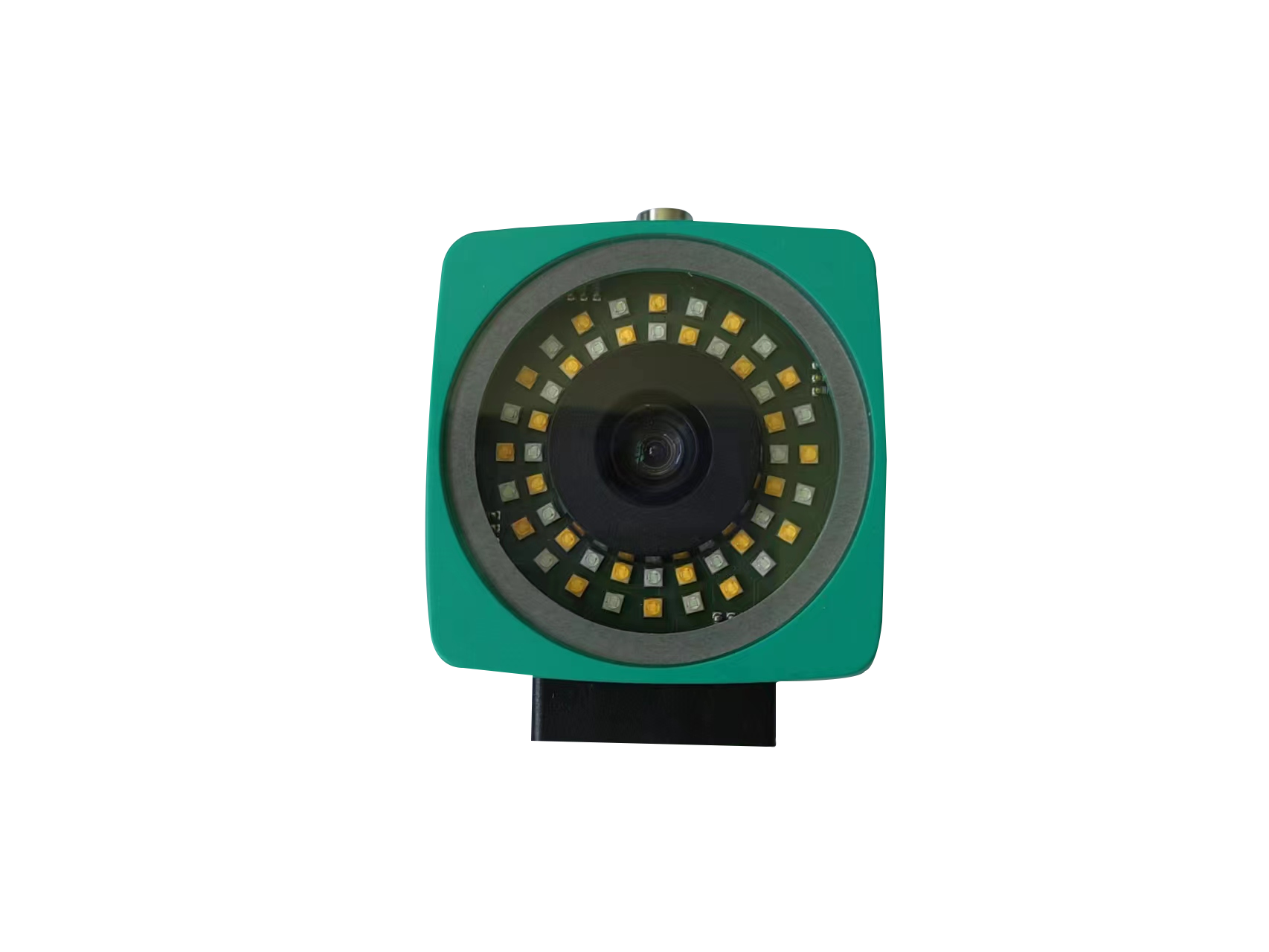

三、产品外形及外观尺寸

3.1分类

防爆型式：本质安全型

防爆标志：Ex ib ⅡC T6 Gb/ Ex ib ⅢC T80℃ Db

3.2外形尺寸及重量

外形尺寸：94mm×80mm×57mm

重量：0.45Kg
