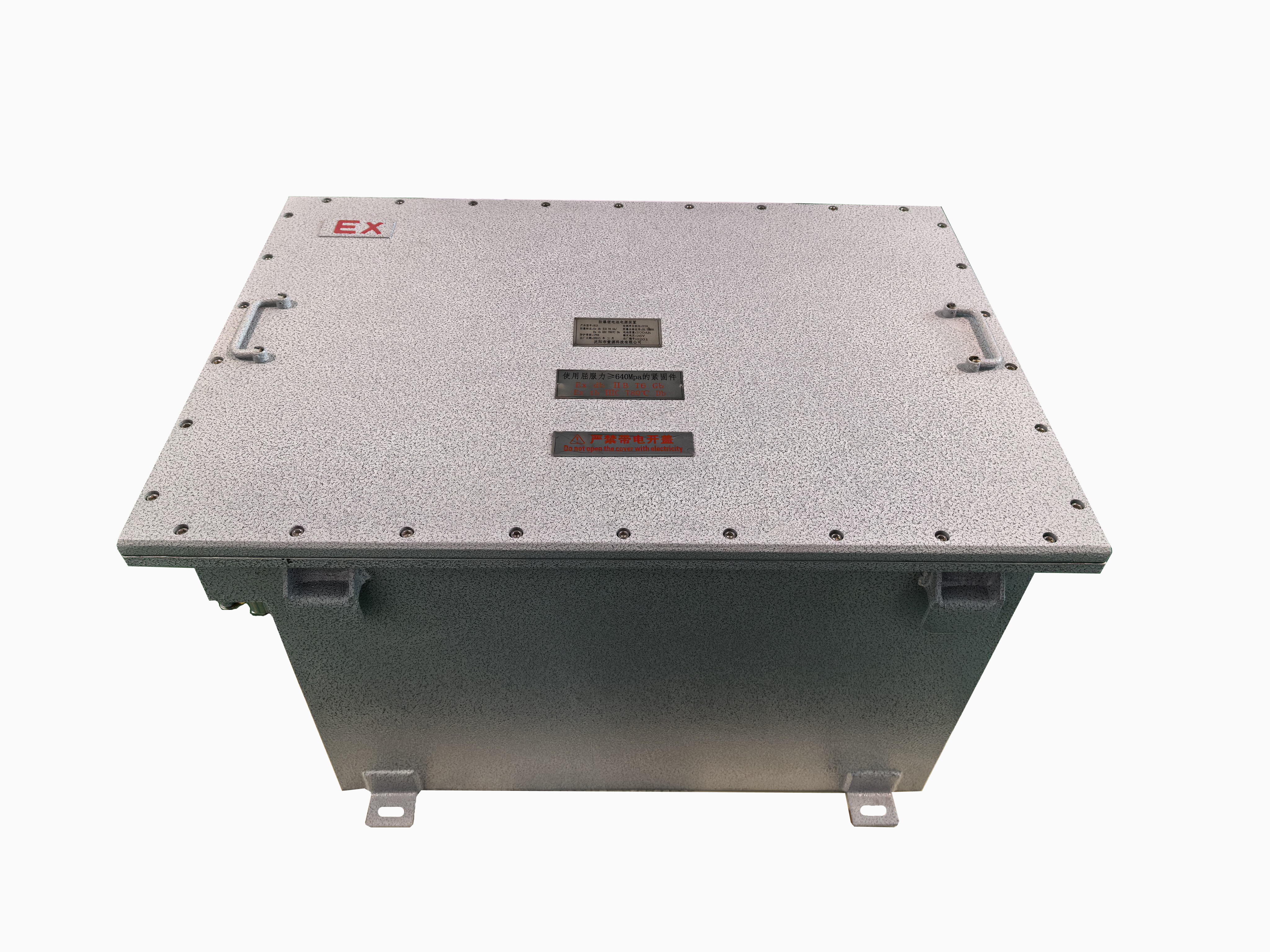

BKZD48V100Ah 防爆锂电池电源装置

1 产品概述

本电源装置是由3.2V100Ah磷酸铁锂电芯以1P15S的串并联方式组合而成，电源系统采用BMS对电池组进行智能化管理，并对电源系统的充电、放电、过流、短路、温度等进行实时采集，并根据设定的阈值进行保护。

本电源装置统所采用的磷酸铁锂电池采用了先进的电池生产工艺，具有一致性好、高比能量和长寿命、安全可靠、使用温度范围宽等特性。

2 使用环境

本电源装置适用于ⅡA～ⅡB类，T1～T6组爆炸性气体环境可和燃性粉尘环境（21区和22区）中。

3 技术规格

3.1 锂电池系统主要参数：

3.2 锂电池组箱尺寸：

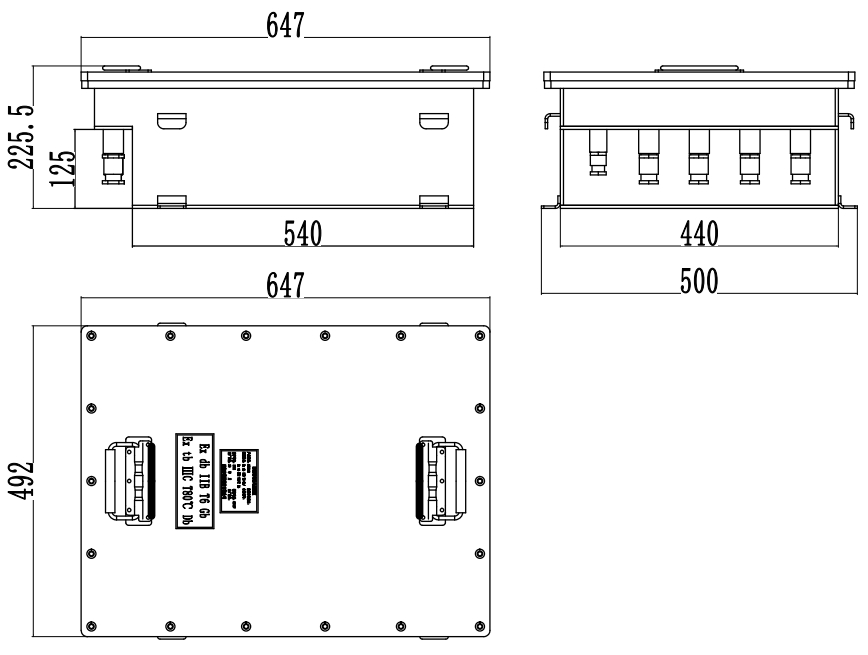

图1 电池箱体尺寸图

4 电池性能

4.1 标准充电

在工作温度下，对电池以0.3C恒流充电至充电限制电压后再恒压充电，直至电流小于0.05C。

4.2 标准放电

在工作温度下，对电池以0.3C恒流放电至终止电压。

4.3 快速充电

在工作温度下，对电池以0.5C恒流充电至充电限制电压后再恒压充电，直至电流小于0.05C。

4.4 快速放电

在工作温度下，对电池以0.8C恒流放电至终止电压。

5 电池操作指示及注意事项

5.1充电

5.1.1 充电电流

充电电流不得超过30A，使用高于最大值电流充电将可能引起电池的充放电性能，机械性和安全性能的问题，并可能会导致发热。

5.1.2 充电电压

充电电压不得超过本标准书中规定的最大上限电压。电池电压高于最大上限电压值时，将可能引起电池的充放电性能，机械性能和安全性能的问题，并可能会导致发热或漏液。

5.1.3 充电温度

电池必须在0℃～55℃的环境温度范围内进行充电。

5.1.4 禁止反向充电

电源系统有防反接保护，但须正确连接电池组的正负极，严禁反向充电。若电池组正负极接反，将导致电池报废并产生安全隐患。

不要长时间的充电，电池充饱后断开充电机，充电时必须使用原装或电池所附带的充电器，并按说明进行操作和使用，否则可能损坏电池甚至发生危险。

5.2放电

5.2.1放电电流

持续放电电流不得超过50A，大电流放电会导致电池过热、寿命减短，甚至发生危险。

5.2.2放电温度

电池必须在-40℃～55℃环境温度范围内进行放电。

5.2.3 禁止过放电

在电池正常使用过程中，为防止电池过放电的发生，用后关闭电池开关，若电池过放电，将导致电池报废并产生安全隐患。

需要注意的是，在电池长期未使用期间，它可能会由于其自放电特性而处于某种过放电状态。为防止过放电的发生，电池必须按说明定期充电，将电压维持在48V以上。

电池系统本身有过放电保护机制，为了保证安全，在设计上做强充开关进行解决。电池的浅充浅放可保证电池组经济地使用，过充过放可能会引起电池组过热、起火或功能失效。

5.3 锂电池操作注意事项

1)当电池组两端电压超过人体安全电压36V时，禁止用身体直接接触电池组正负端。使用电池时，请仔细阅读使用说明书和注意电池箱体表面标识。

2)请在正常的室内环境中使用电池，温度：-40℃～60℃,相对湿度（65±20）%。

3)禁止将电池在热高温源旁（如火、加热器等）使用和留置。在使用过程中，应远离热源、火源，切勿摔打电池，禁止坠落，冲击电池。

4)严禁将电池浸入水中，保存不用时应放置于阴凉干燥的环境中，禁止暴露在阳光下暴晒，禁止暴露在雨雪中。

5)充电时请使用为此型号电池组配备的专用充电器。

6)严禁颠倒正负极使用电池，严禁将电池正负端直接插入电源插座；禁止用金属直接连接电池正负极短路，任何时候禁止短路电池组，它会导致电池严重损坏，以免发生危险。

7)禁止将电池与金属，如铁板、铝块、发夹、项链等一起运输或贮存。

8)禁止敲击或抛掷、踩踏电池；禁止直接焊接电池和用钉子或其它利器刺穿电池。

9)禁止在高温下（炙热的阳光下或很热的汽车中）使用或放置电池，否则可能会引起电池过热、起火或功能失效、寿命减短。

10)如果电池发出异味、发热、变色、变形或使用、贮存、充电过程中出现任何异常,立即将电池从装置或充电器中移离并停用。

11)禁止拆卸，私自拆卸电池组可能导致危险发生，禁止将电池组与电池组之间串联或者并联。

12)存储在干燥、通风的室内，远离其它危险物品。

13) 电池组，超过三个月不用时，请将电池组贮存好，让电池处于半荷电状态（约50%电量）。首先将电池组以0.3C充电至电池组电压在48V 以上，确认充好后，关闭电池组电源，将电池组移至12)条件下进行存储。

14)正确的使用和维护保养才能确保您的电源系统长期可靠稳定地运行。由于操作不当或未按使用要求引起的设备损坏，不在质保范围内。

6存储及日常使用注意事项

6.1 电池组存储

存储温度为 0℃～45℃（最佳存储温度为 15℃～25℃,干燥保存），电池组性能发挥受温度影响，最直观的表现是电池组容量的变化，这是正常现象。

避免贮存过程中温度变化产生的冷凝现象,否则会导致电池或金属零部件的生锈。长期储存的电池（超过1个月）须置于干燥、凉爽处。储存电压为3.2～3.35V(电池组中串联的每节电池)。

6.2 电池组使用前检查

1)收到电池组后，首先应仔细检查包装有无异常，  并在搬运过程中避免撞击。

2)检查电池组外壳及配件有无破损、漏液、缺失等不良现象，如有破损、缺失请联系我司。

3)检查电池组充放电端子是否正确，测量正负极有无反接，测量电压是否在设备的正常工作电压范围内。如果端子处有污物或锈迹，使用前应用干布抹净，否则可能会导致电极端子接触不良。

4)设备试运行，观察设备及电池组有无异常情况。

7 其他注意事项

1)盲充型充电设备对电池充电基本策略：首先车辆一定要读取电池温度及报警信息，然后按照以下方式进行控制。

2)环境温度低于 0℃严格禁止充电；

3)0-10℃环境充电站充电电流要控制在电池标称的0.3C；

4)电池报高温预警及单电芯高压预警应停止充电；

5)电池容量过低告警时请立即充电，严禁过放电!!!长期不用时，请每隔两个月将电池充电2小时。

6)电池组完全放电后24小时内必须进行充电！

7)产品使用前，请用户仔细阅读本产品规格书，本公司对因没有按本规格书规定操作而导致的意外不负责任。若出现产品过放电、使用方法错误、电路连接不对或采用的输入电源、负载功能参数与产品规 格书所标性能参数不符等现象均属使用不当，由使用不当造成产品、负载及周边连接件的损坏（人身安全），本公司均不承担相关责任。
